Pesola Multifunktionskappe für M5 Druckstange

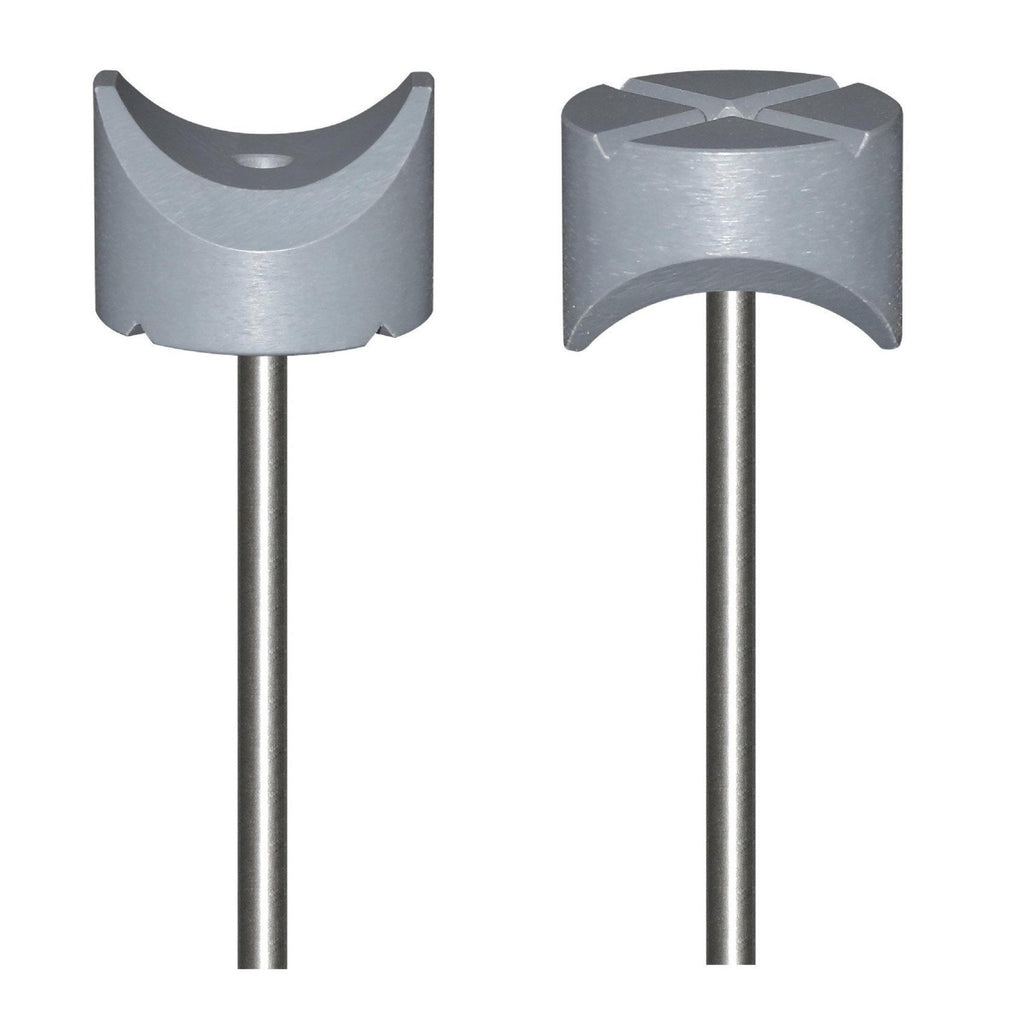

Je nach Oberfläche und Form des Messobjektes wählen Sie eine der 2 möglichen Montagearten (A / B) und schrauben die Multifunktionskappe für Druckstange M5 entsprechend auf die Druckstange des Drucksets 8.004. Sie können die Kappe auch leicht anpassen, indem Sie z.B. eine Spitze abschleifen oder zum Schutz einer Messfläche einen selbstklebenden Schutz auf die flache Seite der Kappe kleben (2 Bilder).

A: Konkave Rundung mit zwei schrägen Seiten, die auf das Messobjekt zeigen

• Dient zum Messen von Druckkräften auf runde Objekte ohne Abrutschen.
• Die beiden Kanten, die einen 90°-Winkel bilden, dienen zur Messung der Druckkräfte in einspringenden Kanten.

Anwendung

• Druckmessung an Stangen von Panik- oder Feuerschutztüren (Notausgängen).¬†
• Öffnungskräfte von Türgriffen messen.
• Schließkräfte von Brandschutztüren, Fenstern, Griffen, Rahmen usw.

B: Runde, flache Seite mit zwei v-förmigen Vertiefungen, die auf das Messobjekt zeigen

• Geeignet zum Messen von Druckkräften auf flache Objekte.
• Die beiden v-förmigen Aussparungen dienen zur Messung von Druckkräften an hervorstehenden Kanten.

Hinweis für optimale Messergebnisse

Generell messen PESOLA Waagen sehr präzise. Allerdings kann die Art der Bedienung bei der Messung maximaler Kräfte einen erheblichen Einfluss auf das Ergebnis haben. Bitte beachten Sie folgendes:

• Transformieren Sie die Skala zur Druckmessung.
• Schrauben Sie die Multifunktionskappe für Druckstange M5 in der passenden Größe vorn auf. Ziehen Sie die Kappe nicht ganz fest an. So können Sie sie noch leicht drehen, um sie an das zu messende runde oder eckige Objekt anzupassen.
• Halten Sie die Waage in Messposition, ohne noch eine Kraft auszuüben und stellen Sie mit der Taraschraube die Nullposition ein.
• Bewegen Sie den Schleppzeiger in Richtung Null.
• Halten Sie die Waage am Radialgriff, während Sie mit der anderen Hand das gegenüberliegende Rohrende festhalten und stabilisieren. Berühren oder behindern Sie den Schleppzeiger während der Messung nicht.
• Starten Sie die Druckmessung. Halten Sie dabei die Achse der Skala rechtwinklig zum Messobjekt, um eine mögliche innere Reibung zu minimieren.
• Erhöhen Sie den Druck langsam und kontinuierlich. Es ist wichtig, die Geschwindigkeit des axialen Vorschubs beizubehalten, um vergleichbare Ergebnisse zu erhalten. zB sehr schneller axialer Vorschub => höhere Messergebnisse, zB sehr langsamer axialer Vorschub => niedrigere Messergebnisse
  Wir empfehlen daher, die Messkraft mit einer durchschnittlich konstanten Geschwindigkeit aufzubauen: Zählen Sie dazu die Sekunden: 21 ...... 22 (während Sie die Kraft um 1/5 des Waagengesamtwertes oder besser noch eine gleichmäßige Teilung der Teilung erhöhen) ....... 23 (innerhalb einer weiteren Sekunde die Kraft um einen weiteren, gleich langen Schritt erhöhen) .......... 24 (und so weiter)‚ bis sich das Messobjekt zurückbewegt bzw. einrastet und gleichzeitig die Skala leicht zurückfedert. In diesem Moment der maximalen Kraft steht der Schleppzeiger still.)
• Reduzieren Sie die Kraft wieder auf Null, ohne den Schleppzeiger zu berühren.
• Lesen Sie die maximale Messkraft an der Oberkante des Schleppzeigers ab.
• Wiederholen Sie die Messung mit den gleichen Parametern 3 Mal und dokumentieren Sie die Werte.
• Der arithmetische Durchschnitt der drei Werte liefert ein zuverlässiges Ergebnis.

Technische Daten
Art.-Nr.	8.032
Material	PVC dunkelgrau
Außen und innen rund, Höhe	32 mm, 22,5 mm
Faden	M5 - passend für die Druckstange des Pressure-Sets 8.004 der Macro-Line
Werkstoff Sechskantmutter M5	verzinkter Stahl
Nettogewicht	17,5 g
Bruttogewicht	19,0 g
Packungseinheit	1 Stck.
Artikelnummer EAN13	7612348080328
Zolltarif	8423.9092
Herkunftsland	Schweiz (CH)
Anwendung: Sicherheit in Gebäuden
